Введение

На сегодняшний день невозможно представить деятельность любого предприятия или организации, а также органов государственной власти без ведения соответствующей документации. Это объясняется тем, что составление, использование и хранение документов в соответствии с действующими законами и нормативными актами обеспечивает защиту интересов компании, а также увеличивает эффективность управленческого аппарата [1-4].

В связи с этим актуальным является вопрос стандартизации и унификации документооборота. Опыт унификации насчитывает не одно столетие. Стандартизация документов подразумевает проведение реорганизации документооборота какой-либо системы в соответствии с определенными стандартами. Она позволяет минимизировать переписки, сократить трудоемкость ее составления, а также предотвратить дублирование данных, за счет чего достигаются значительные успехи в проведении управленческой работы. Это, в свою очередь, способствует развитию и продвижению всей организации в целом [5-9].

Основной целью автоматизации любого процесса является эффективность использования информационных инструментов, а также скорость решения задачи и обеспечение простоты и удобства работы пользователя. Это в полной мере относится и к задаче «Разработки программного продукта Standconvertor для стандартизации документов в электронном виде» [10-16].

Для ее решения произведем анализ и построим функциональную модель процесса обработки документации с помощью методологии SADT, а также воспользуемся стандартизованным языком моделирования UML для визуализации, построения и документирования артефактов программной системы Standconvertor.

Разработка UML-диаграмм для проектируемой системы

В первую очередь необходимо составить диаграмму Use case верхнего уровня, в которой будет отражено общее представление работы системы. Диаграмма прецедентов является основополагающей для первичного моделирования динамики системы, используется для выяснения требований к разрабатываемой системе, фиксации этих требований в форме, которая позволяет визуализировать дальнейший процесс разработки.

Обобщенный процесс работы программного продукта Standconvertor для стандартизации документов в электронном виде представлен на рис. 1.

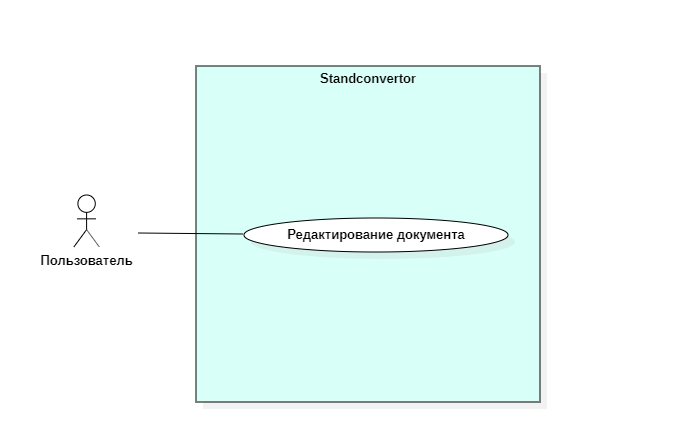

Рис. 1. Диаграмма Use case верхнего уровня для программного продукта Standconvertor

Основная функция приложения – это редактирование документа, которая в свою очередь разлагается на определенное количество подзадач. Их необходимо выполнить, чтобы достичь целевого эффекта. Декомпозиция системы представлена на расширенной диаграмме прецедентов.

Кроме того, администратор осуществляет прямую связь с клиентом через диалоговую форму, где пользователь может задать любой интересующий вопрос непосредственно с помощью телефонной связи, доступной по активной ссылке на веб-сайте.

После того как пользователь загрузил необходимый документ, система начинает свою работу, включающую в себя выбор типа форматирования:

• согласно уже заданным параметрам и ГОСТам;
• по параметрам, заданным пользователем.

Кроме того, для редактирования документа необходимо выполнить проверку его формата, так как система имеет ограниченный набор форматов, применяемых к форматированию, в которых система будет работать корректно. Standconvertor в процессе своей работы будет производить форматирование исходного документа, посредством обработки данных, предоставленных пользователем.

На рис. 2 изображена модель расширенной диаграммы прецедентов системы, которая позволяет визуализировать функционал, необходимый для работы с документами.

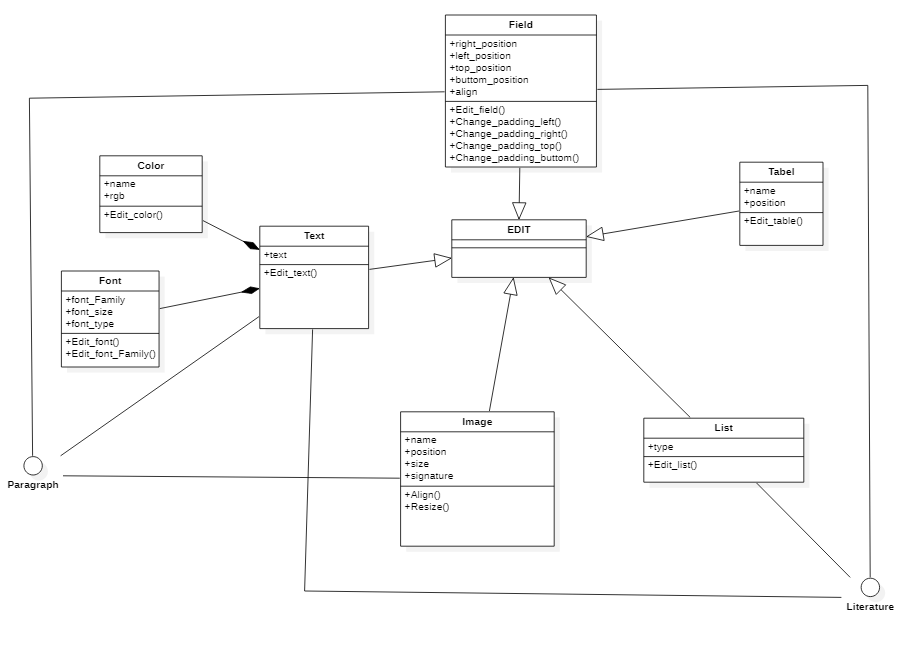

Рис. 2. Модель расширенной диаграммы прецедентов

Для уточнения первоначальных требований к работоспособности системы разберем сценарий процесса стандартизации документов в электронном виде.

Основной успешный сценарий:

1. пользователь входит в систему и попадает на главную страницу, где он может ознакомиться с функциональными особенностями работы системы и перейти непосредственно к обработке исходного документа;
2. выбрав в боковом меню раздел «Редактирование», пользователь перемещается на страницу, содержащую поле для загрузки документа и необходимую инструкцию по загрузке документа;
3. выбрав нужный документ, пользователь нажимает кнопку «Загрузить»;
4. после загрузки система начинает проверку формата документа, отправленного пользователем;
5. если формат совпадает с форматом, указанным в списке редактируемых документов, то система сообщает пользователю, что загрузка была завершена успешно и переключается на экран выбора параметров редактирования;
6. пользователь выбирает необходимые параметры редактирования:
   ‒ если его интересует уже готовый набор параметров, то он щелкает на уже введенном ГОСТе;
   ‒ если пользователь хочет отредактировать только некоторые параметры, то он выбирает необходимые значения из указанного списка;
7. после этого пользователь нажимает кнопку «Редактировать» и попадает на страницу подтверждения выбора, где ему предлагается подтвердить правильность перечня выбранных параметров;
8. после подтверждения система приступает к обработке файла согласно заданным настройкам;
9. когда файл полностью обработан, система оповещает пользователя о том, что обработка была совершена успешно и предлагает пользователю скачать готовый файл;
10. пользователь нажимает на кнопку «Загрузить», после чего ему предлагается выбрать путь для сохранения нового файла;
11. когда файл загружен по указанному пользователем пути, система выдает сообщение о том, что обработка прошла успешно и предлагает пользователю продолжить работу с новым файлом, либо завершить работу;
12. процесс стандартизации электронного документа закончен.

Расширения (или альтернативные потоки) подразумевают под собой следующее: если пользователь не ознакомился с инструкцией и пытался загрузить файл, не подходящий по формату для корректной работы системы, то ПО выдает сообщение об ошибке и просит повторить попытку загрузки файла с необходимым расширением. Диаграмма классов является представителем статических моделей и использует статические словари в качестве основы для проектирования. Данный вид диаграммы является связующим звеном для построения диаграмм компонентов и развертывания. Классовые диаграммы позволяют не только отразить статический процесс, но предоставляют возможность создания каркаса программного кода для проектируемой системы.

Цель диаграммы классов можно суммировать как анализ и проектирование статического представления приложения, описание обязанностей системы и обратная инженерия.

Диаграмма классов – это статическое представление системы с точки зрения описания основополагающих конструкций и приложений. Диаграмма классов имеет ряд особенностей построения, которые необходимо учитывать при ее создании:

• имя диаграммы классов должно иметь смысл, описывать аспект системы;
• каждый элемент и их отношения должны быть идентифицированы заранее;
• атрибуты и методы каждого класса должны быть четко определены;
• для каждого класса необходимо указать минимальное количество свойств, поскольку ненужные свойства усложнят понимание диаграммы.

Чтобы исключить появление ошибок и перегрузки диаграммы классов лишними компонентами, необходимо провести предварительное натурное проектирование на бумаге. Модель предметной области является одной из основополагающих при объектно-ориентированном подходе [12], т.к. именно на ней отображаются концептуальные классы, необходимые для построения системы. Основные цели, которые достигаются с помощью данной модели, - это описание бизнес-процессов для предметной области, бизнес-правил и действующих лиц. При рассмотрении предметной области можно выделить следующие классы, необходимые для функционирования системы (рис. 3): «Редактор» - абстрактный класс, который объединяет под собой остальные классы редактирования частей документа: «Текст», «Картинка», «Поле», «Таблица» и «Список».

Рис. 3. Диаграмма классов

В свою очередь при редактировании текста мы затрагиваем такие составляющие как «Цвет» и «Шрифт». Для комплексного редактирования нескольких параметров будут созданы интерфейсы «Параграф» и «Литература».

Описание атрибутов представленных классов предметной области отражено в таблице 1.

Оперируя описанными классами и их экземплярами, можно моделировать различные состояния системы в диапазоне, достаточном для данной работы

Диаграмма взаимодействия позволяет производить моделирование процесса обмена сообщениями между объектами. Эти диаграммы включают в себя два подвида диаграмм – последовательности и кооперации.

Диаграмма взаимодействия для процесса стандартизации электронного документа представлена на рис. 4.

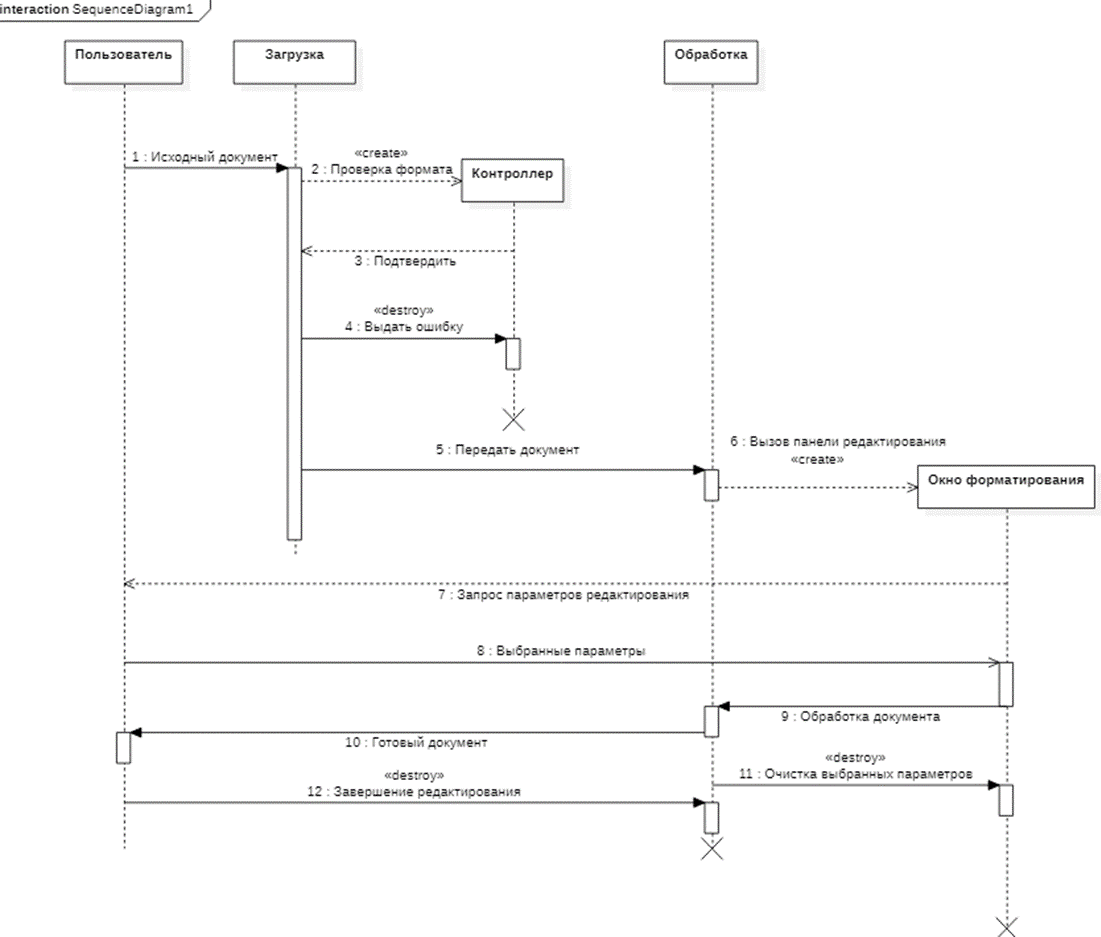

Рис. 4. Диаграмма процесса «Стандартизация электронного документа»

Для обработки документа пользователю необходимо загрузить исходный документ в систему, после чего начинается процесс загрузки, во время которого система отправляет контроллеру данные о формате файла. Контроллер, в свою очередь, либо сообщает о данных проведенной проверки, после чего система либо продолжает работу, либо выдается сообщение об ошибке. Если файл удовлетворяет требованиям, система начинает его обработку, формируя окно редактирования, и ждет ответа пользователя по выбранным параметрам форматирования. Когда эти данные получены, начинается непосредственная обработка файла. Готовый документ отправляется пользователю, который в свою очередь запускает процесс остановки редактирования, после чего происходит очистка параметров форматирования в системе.

Фрагмент программного кода приложения Standсonvertor для стандартизации документов в электронном виде представлен ниже:

Вывод

Для решения поставленной задачи был произведен анализ и построена функциональная модель процесса обработки документации с помощью методологии SADT. В ходе UML-моделирования программной системы Standconvertor были спроектированы диаграммы вариантов использования, классов и процесса обмена сообщениями между объектами. Разработанная информационная система позволит решить один из наиболее проблемных вопросов, стоящих перед практикой ведения документооборота, как в организации, так и в области обучения, уменьшив трудозатраты на ручное форматирование академических отчетностей.
